編號：
主要規格 / 特殊功能:

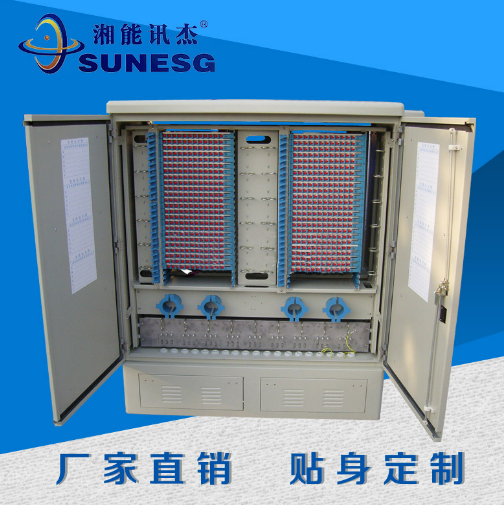

●產品名稱：落地式光纖交接箱
●型號：GPXB
●簡要說明：適用于光纖接入網主干光纜與配線光纜節點的終接保護，連接及調度管理設備，可以實現光纖的熔接，交接，存儲及配線調度等功能
使用條件：
●工作溫度：-5℃+40℃
●相對濕度：≤90%(+30℃)
●大氣壓力：70KPa-106KPa
●儲運溫度：-40℃+70℃
●光電性能：
插入損耗≤0.2dB，附加損耗≤0.2B
回波損耗≥45dB，附加損耗≤5dB
插拔耐久性壽命>1000次
●電氣性能：絕緣電阻≥1000MΩ 500V(直流電)
抗電強度：能承受3000V(直流電)/1min無擊穿/無飛弧現象
●適用性指標：
標稱工作波長850nm、1310nm、1550nm
光纖光纜符合GB/T11819和GB/T7424規范
光纖活動連接器符合GB12507以及相關標準規范
特點：
●箱體采用高強度SMC復合材料制成
●箱體具有可靠的密封性能，能有效地防止任何惡劣環境的影響
●箱內有充裕的盤線空間，操作安裝十分方便
●適用于光纖接入網的戶外主干纜和分支光纜的連接，分配和調度
●設有可靠的光纜固定和接地保護裝置
|
型號 |
容量 |
規格 （寬*高*深） |
安裝方式 |
|
GPXB-48 |
48 |
320*450*180 |
壁掛或架空 |
|
GPXB-144 |
144 |
525*900*320 |
壁掛、落地或架空 |
|
GPXB-288 |
288 |
750*1450*320 |
壁掛、落地或架空 |
|
GPXB-576 |
576 |
750*1450*640 |
落地或架空 |
光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。
光纜交接箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。光纜交接箱的結構主要由箱體、內部金工件、光纖活動連接器及備附件組成。按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。室外型的光纜交接箱的箱體外形尺寸不宜超過1 600 mm′1 100 mm′400 mm（高′寬′深）。
